功能特点

AS 410 SMART 自动化系统共有以下两种规格
：

• AS 410 SMART UC，采用 120/230 V AC/DC 电源

• AS 410 SMART DC
，采用 24 V DC 电源

CPU 410 SMART 配备有两个独立 PROFINET IO 接口
，每个

接口提供两个RJ45的物理接口，内置交换机可连接最多 48

台 I/O 设备
，并提供冗余环网管理RM功能
。此外
， CPU 410

SMART还提供一个 PROFIBUS DP 接口，可连接多达 48 个

PROFIBUS DP 从站。

结构小巧——可选四槽安装导轨
，大大提高机柜空间利用效

率。控制器本身自带的丰富接口可进一步节省扩展通讯卡件，

节省硬件成本
；

坚固耐用——CPU 410 SMART采用与CPU 410同样的硬件平

台，集成G3防护涂层，可适应各种苛刻的现场环境；

功能强大——高达450MHz的运算主频、48MB的装载内存和

8MB的工作内存，助力使用者轻松应对各种复杂的控制任务；

易于使用——PCS 7和PCS 7 SMART中均可组态使用
，参数设

置、代码执行方式、诊断模式等与CPU 410等控制器一致
，无

须重新学习即可使用；

灵活组网——两个独立的PROFINET IO接口和一个PROFIBUS

DP可轻松满足现场总线和系统总线的各种组网需求
。甚至无

需交换机
，两个PNIO接口和现场支持环网功能的网络设备一

起组成高可靠性的环网。

为了持续优化控制器功能
，CPU 410 SMART会在西门子技术

支持网页提供固件升级包下载，并提供详尽的指导，方便用

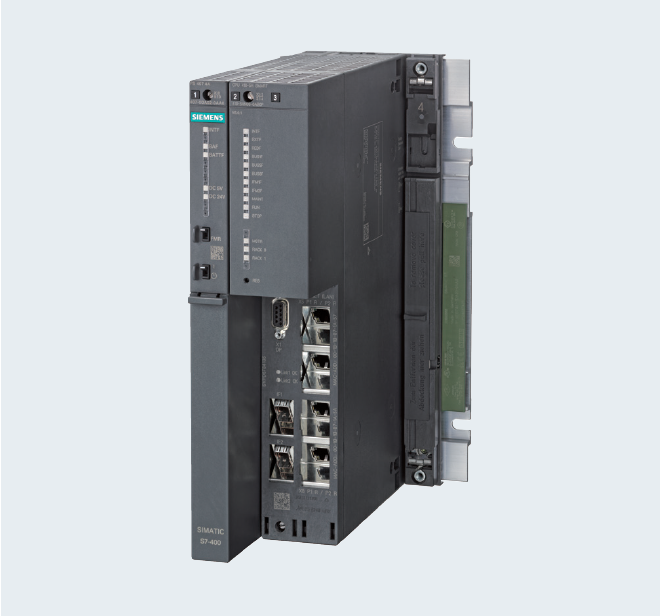

CPU 410 SMART 是一款面向紧凑型应用的高性价比集成自 户完成固件升级。

动化控制系统，即装即用，硬件平台基于AS 410，支持多

达 800 个 SIMATIC PCS 7 过程对象（ PO）。在PCS 7以及PCS 7

SMART平台中均可以组态
，组态方式与CPU 410无异。

高性价比CPU 410 SMART

PCS 7 SMART

性能卓越的ET 200PA SMART

功能特点

ET 200PA SMART的外部尺寸、基本功能与标准ET200M系列

模块一致，模块附件
，例如标签纸、前连接器等均可通用。

但ET 200PA SMART是一个独立

、完整的产品系列，包括信号

模块、安装底板模块、接口模块等，在PCS 7和PCS 7 SMART

中均有自动生成相应的模块驱动
，无需担心兼容性问题。

■ SMART I/O模块基于应用最为广泛的、 ET200M 中的高性能

模块开发而成，既以可靠的性能满足各个场合的应用，又

以经济性的价格降低实际项目中的成本压力
；

■ 全系列ET 200PA SMART，包括接口模块和IO模块， 均提供

一款对应的包含防护涂层的版本，可满足苛刻环境下的使

用需求，例如化纤行业
；

■ 全新设计的高精度 16通道AI 模块，大大降低模拟量模块的

单通道成本
，尤其适合用化工
、玻璃等行业；

■ ET 200PA SMART面向本地市场的项目型应用，具有显著

的高性价比特点
。结合具备同样优势的CPU 410 SMART和

PCS 7 SMART软件使用，项目整体性价比更具优势
；

■ 除了SMART I/O之外，ET 200PA SMART接口模块还可连接

标准I/O模块1

、Hart模块、计数模块FM350以及串口通讯

模块CP341等；

SMART I/O模块可与西门子MTA模块配合使用
，亦支持魏德

米勒专为SMART开发的MTA模块2。

作为PCS 7 SMART中的主流分布式I/O设备，提供更具吸引力

的性价比，并秉承一如既往的高质量。

基于本地过程行业的需求，PCS 7 SMART系列中集成了全新设

计的分布式I/O设备——ET 200PA SMART
。ET 200PA SMART

具有ET 200M分布式I/O系统一致的主要技术参数，由接口模

块IM650和专用ET 200PA SMART I/O模块组成。

ET 200PA SMART支持与如下控制器配合使用：

• 固件版本不低于8.1的CPU 410
；

• 固件版本不低于8.1 的CPU 410 SMART。

PCS 7 SMART

9

订货数据订货号

32点数字量输入信号模块6ES7650-8DK80-0AA0

• 诊断功能：无

• 需配40针前连接器

• 支持I/O冗余

带防护涂层型号6ES7650-8DK80-1AA0

16点数字量输入信号模块6ES7650-8DK70-0AA0

• 诊断功能：集成

• 需配20针前连接器

• 内部集成二极管，支持I/O冗余

• 最高工作温度可达60°C

• 提供两路传感器电源输出通道

带防护涂层型号6ES7650-8DK70-1AA0

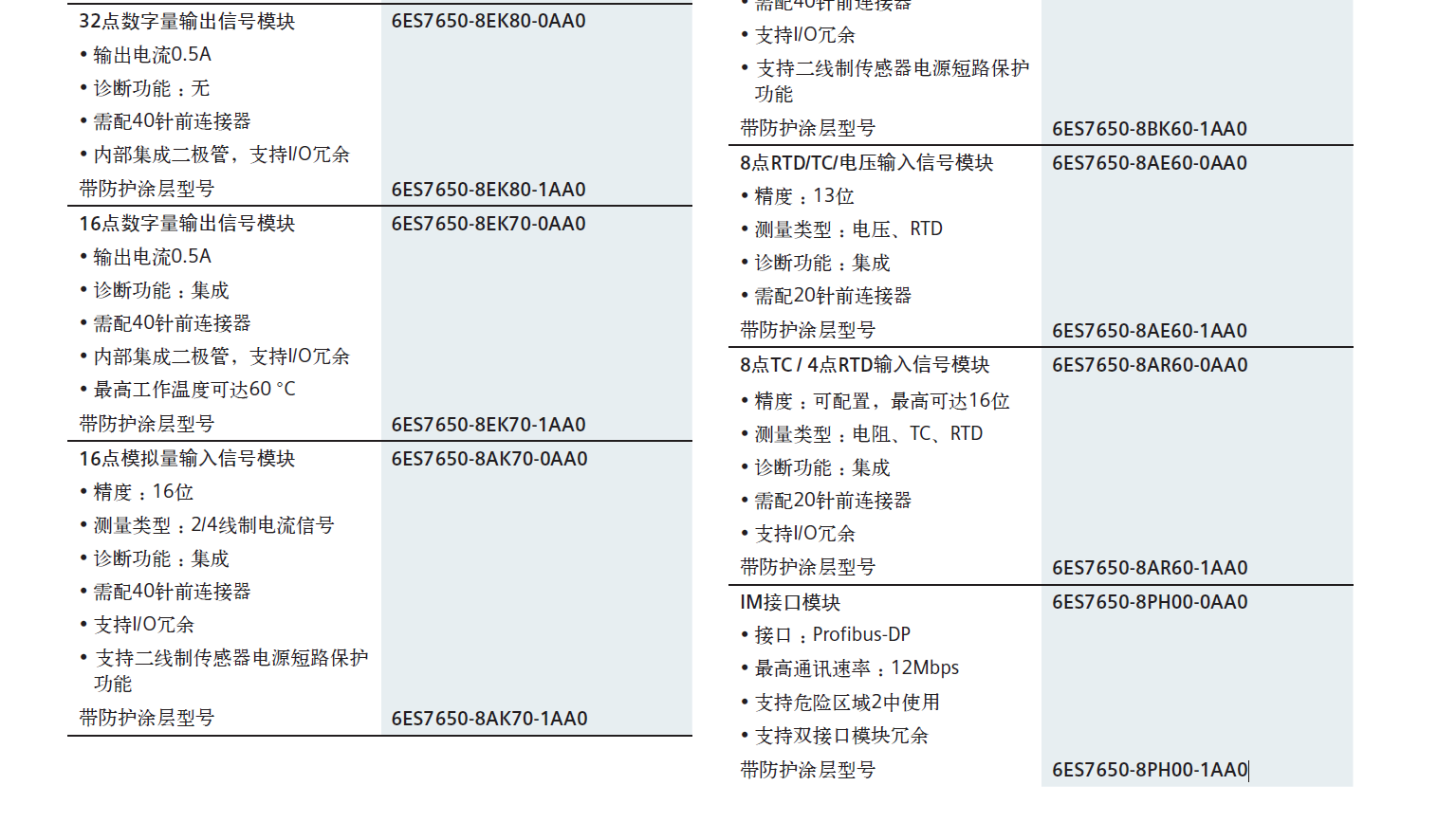

32点数字量输出信号模块6ES7650-8EK80-0AA0

• 输出电流0.5A

• 诊断功能：无

• 需配40针前连接器

• 内部集成二极管，支持I/O冗余

带防护涂层型号6ES7650-8EK80-1AA0

16点数字量输出信号模块6ES7650-8EK70-0AA0

• 输出电流0.5A

• 诊断功能

：集成

• 需配40针前连接器

• 内部集成二极管
，支持I/O冗余

• 最高工作温度可达60 °C

带防护涂层型号6ES7650-8EK70-1AA0

16点模拟量输入信号模块6ES7650-8AK70-0AA0

• 精度
：16位

• 测量类型
：2/4线制电流信号

• 诊断功能：集成

• 需配40针前连接器

• 支持I/O冗余

• 支持二线制传感器电源短路保护

功能

带防护涂层型号6ES7650-8AK70-1AA0

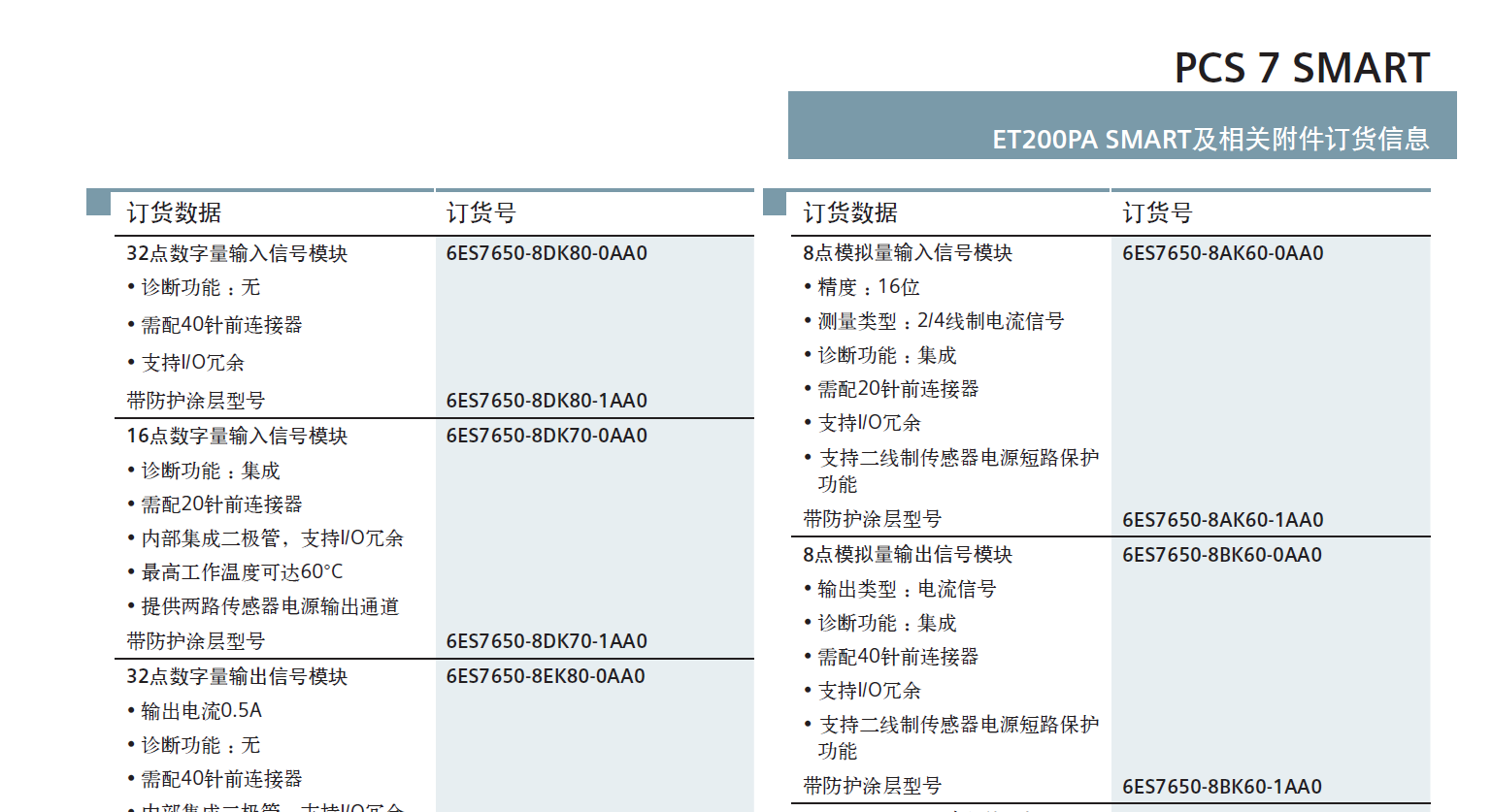

ET200PA SMART及相关附件订货信息

订货数据订货号

8点模拟量输入信号模块6ES7650-8AK60-0AA0

• 精度：16位

• 测量类型：2/4线制电流信号

• 诊断功能：集成

• 需配20针前连接器

• 支持I/O冗余

• 支持二线制传感器电源短路保护

功能

带防护涂层型号6ES7650-8AK60-1AA0

8点模拟量输出信号模块6ES7650-8BK60-0AA0

• 输出类型：电流信号

• 诊断功能
：集成

• 需配40针前连接器

• 支持I/O冗余

• 支持二线制传感器电源短路保护

功能

带防护涂层型号6ES7650-8BK60-1AA0

8点RTD/TC/电压输入信号模块6ES7650-8AE60-0AA0

• 精度：13位

• 测量类型：电压、RTD

• 诊断功能
：集成

• 需配20针前连接器

带防护涂层型号6ES7650-8AE60-1AA0

8点TC / 4点RTD输入信号模块

• 精度：可配置，最高可达16位

• 测量类型
：电阻
、TC

、RTD

• 诊断功能
：集成

• 需配20针前连接器

• 支持I/O冗余

带防护涂层型号

6ES7650-8AR60-0AA0

6ES7650-8AR60-1AA0

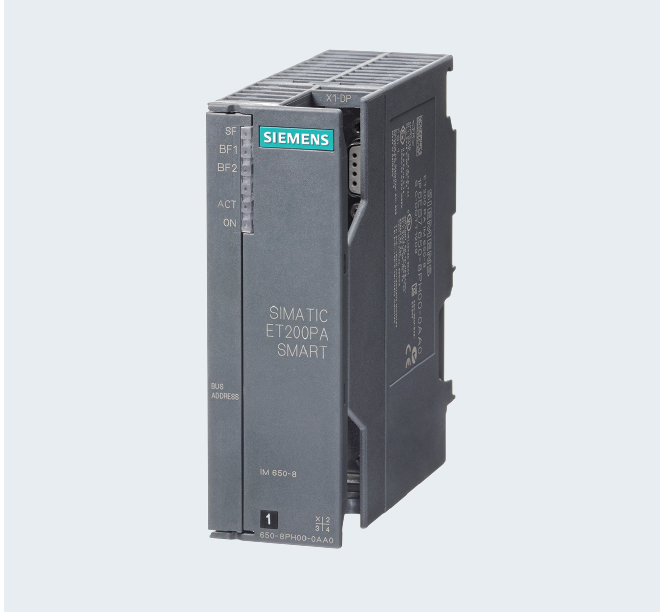

IM接口模块6ES7650-8PH00-0AA0

• 接口
：Profibus-DP

• 最高通讯速率：12Mbps

• 支持危险区域2中使用

• 支持双接口模块冗余

带防护涂层型号6ES7650-8PH00-1AA0
