工程案例（万达冷源控制系统）
本系统为哈西万达广场冷源监控系统。为了达到本工程的使用要求及节能目的，整个控制系统与工程设计级别相适应 ，形成完善的集中控制系统 ，系统采用西门子SIMATIC S7-1500 PLC控制系统，西门子 WinCC上位机人机界面HMI终端设备。
本系统由控制箱；上位机 ；相关辅助设备组成，

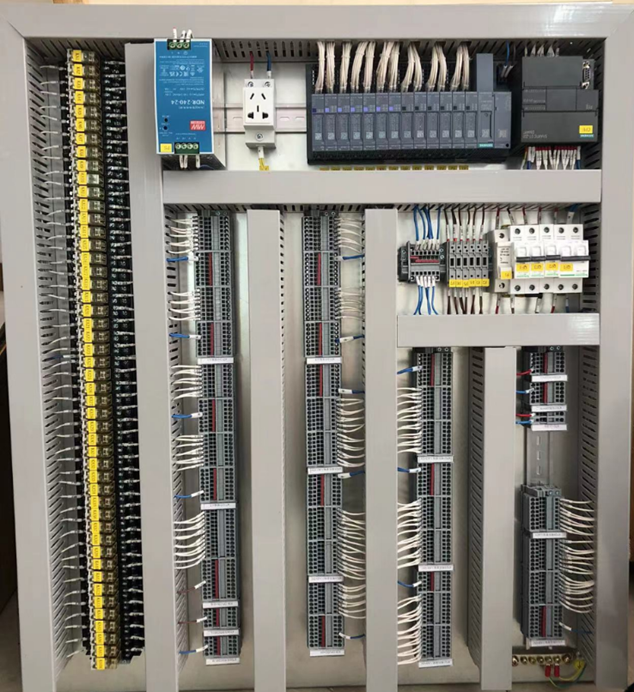

控制箱如下图布局：
主要设备：
u 地下室B2机房内有3台控制柜 ；
u 顶楼电梯房内有1台控制柜；
u 顶楼冷却塔下方有1个控制柜 ；
u 上位机系统在慧云中控室；
u 整个网络基于Profinet工业以太网；

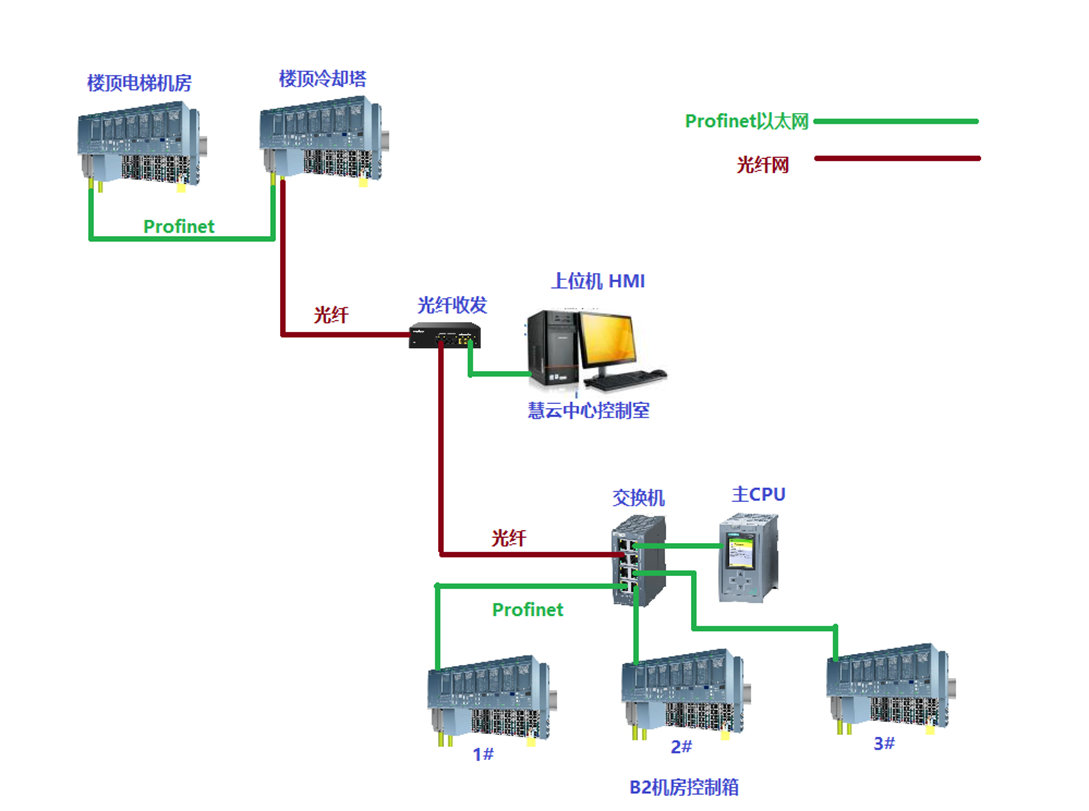

系统示意图：
系统送电后，PLC会自动进入系统就绪等待状态，在未得到系统启动信号前设备不会开启。
上位机操作：
上位机开机进入系统后 ，会自动进行运行界面，如果没有自动进入运行界面，可以双击桌面上图标
打开上位机软件。

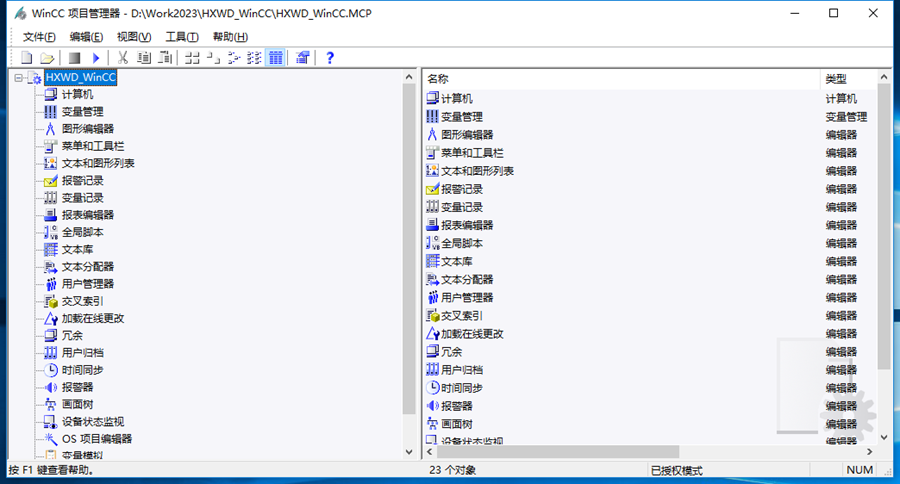

界面如下：

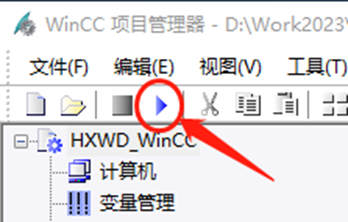

在软件主界面 ，点击运行图标
在软件主界面，点击运行图标
系统会进入运行画面，系统基于大型数据库SQL,启动较慢 ，请稍做等待。

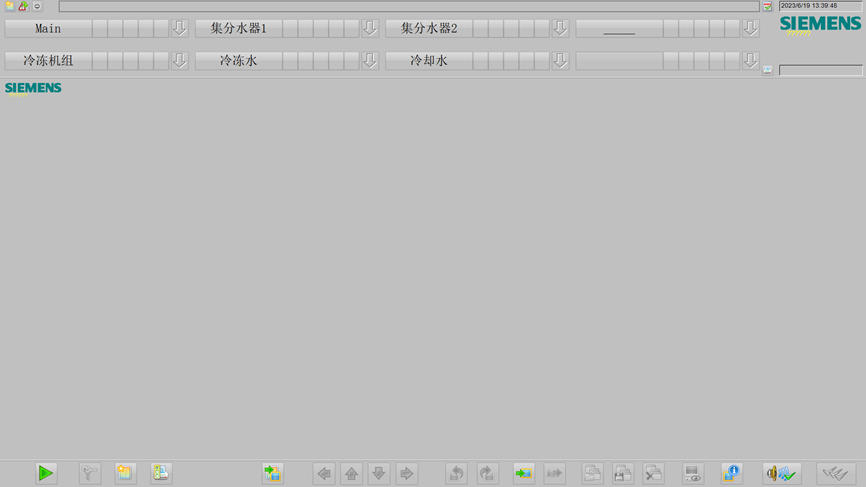

启动后会进入上位机主画面；
如下 ：
画面上方为区域菜单 ：
点击相应区域菜单按钮可以进入区域画面：

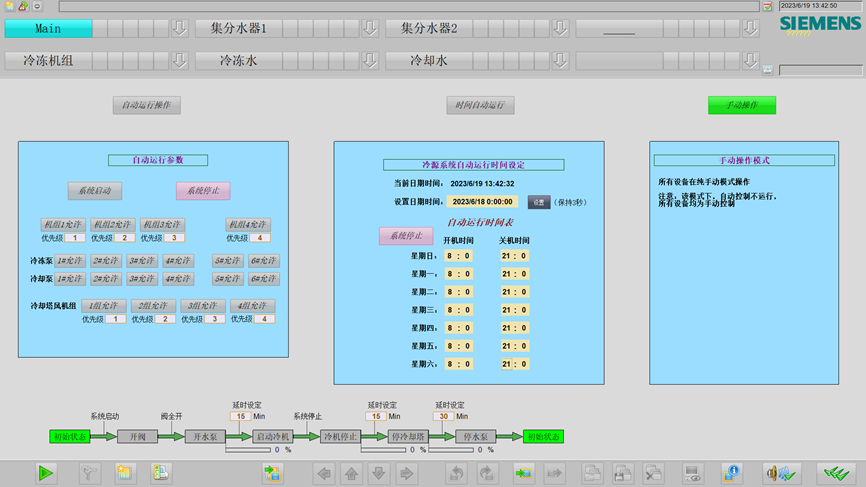

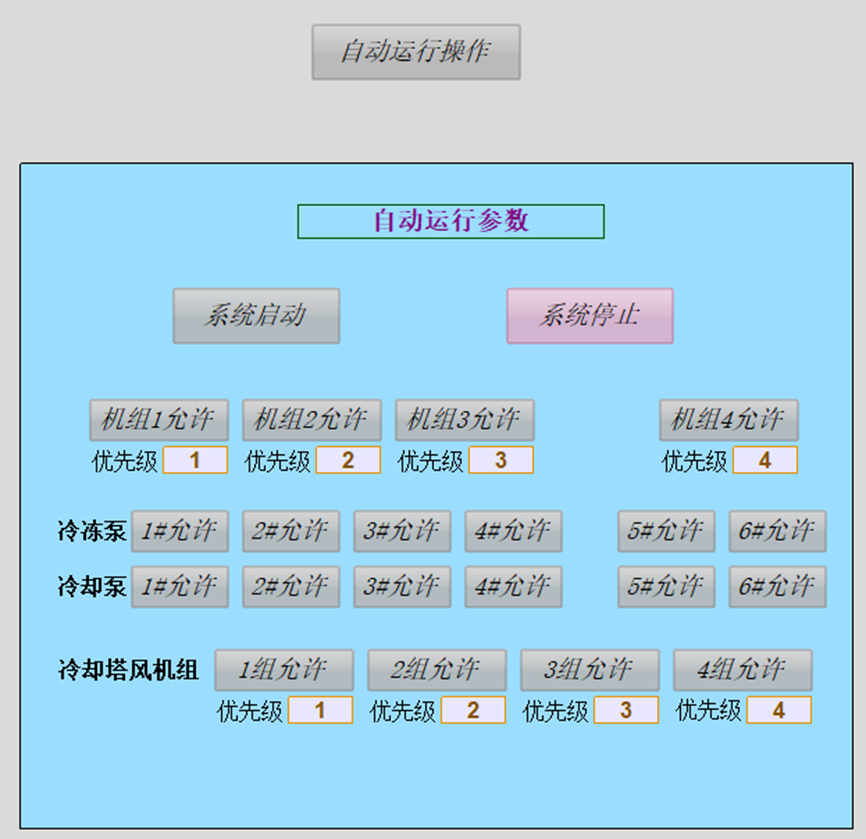

“Main”菜单，自动运行相关界面，如下：
该画面为自动控制模式的相关操作 ，
系统分为三种操作模式：
一键启动操作模式
点击该区域上方的按钮
使其变为绿色 ，表示该模式有效 ，如下图
，这时系统即可一键启动。在启动前，一定要对相关设备进行确认及设置 ，如下 ：
首先选择冷机机组的运行许可 ，及优先级 ：
如果按钮是灰色表示该机组不被允许，即不允许运行。
，该按钮为乒乓开关 ，按一下为允许 ，再按一下为不允许 。绿色背景时为允许操作
机组维修或不允许运行时 ，请将其取消。
按钮下方为优先级 ，数字越小优先级越高，4台机组优先级不允许设置为一样。
允许的机组 ，优先级号小的机组会先启动，运行的机组出现故障或允许信号取消后，优先级次之的机组会再次启动。

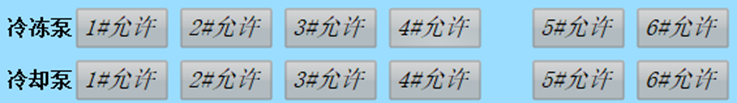

冷冻泵及冷却泵允许选择

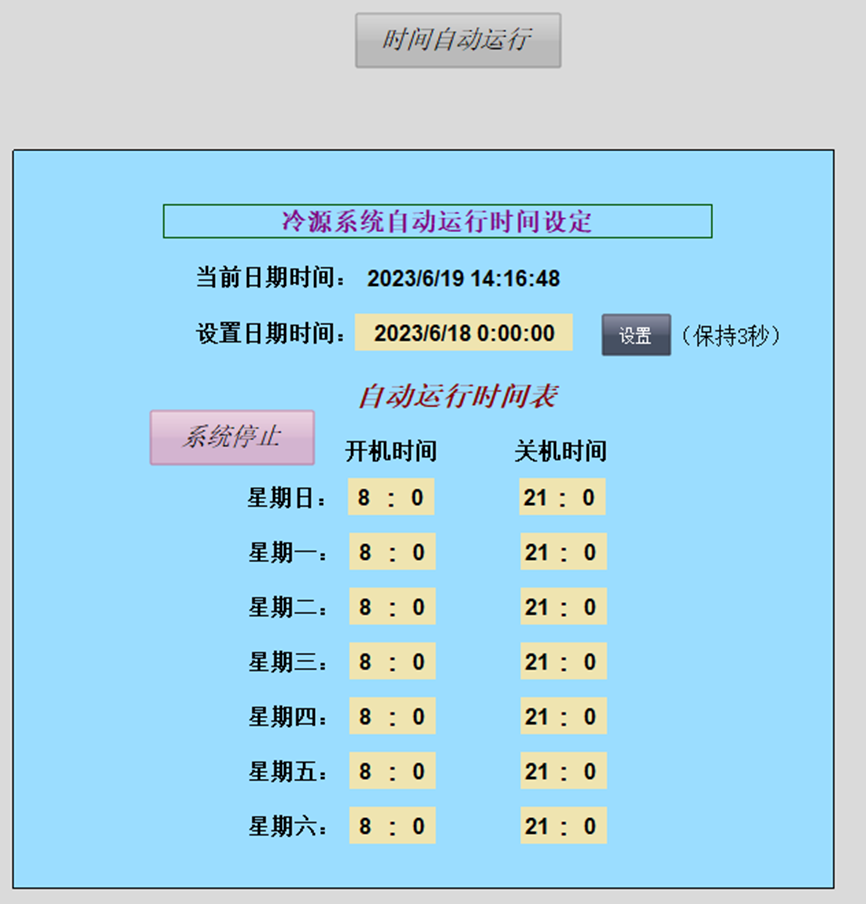

操作模式二，根据每天的时间自动启动

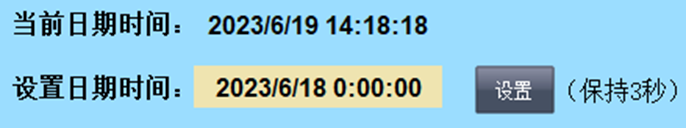

首先查看当前时期时间是否正确，如果不正确可以通过下方的设置日期时间来校正时间

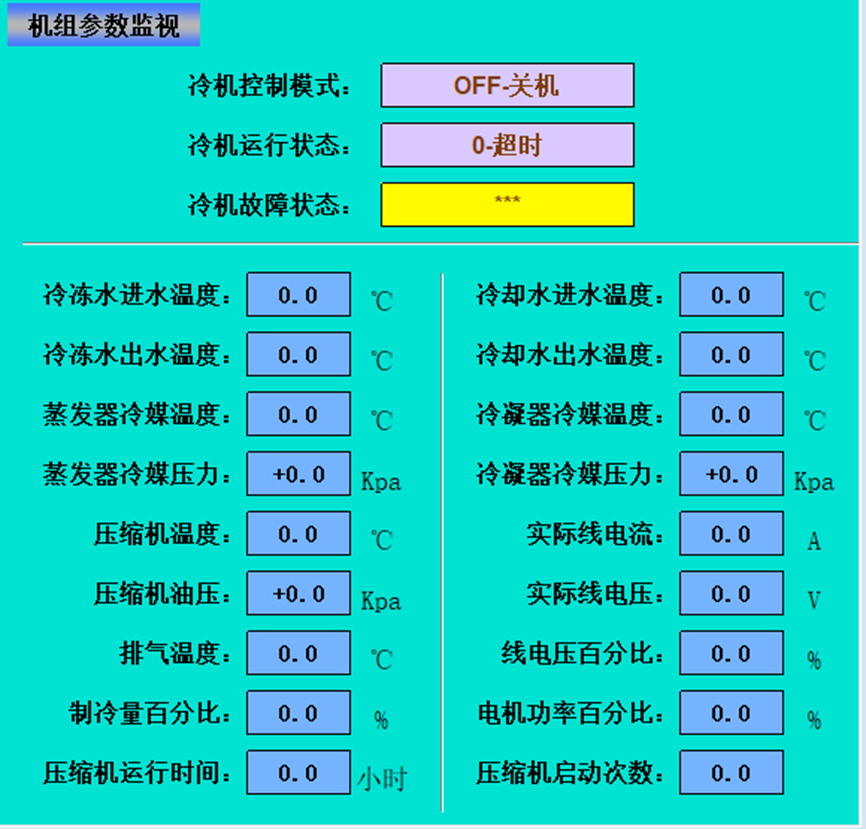

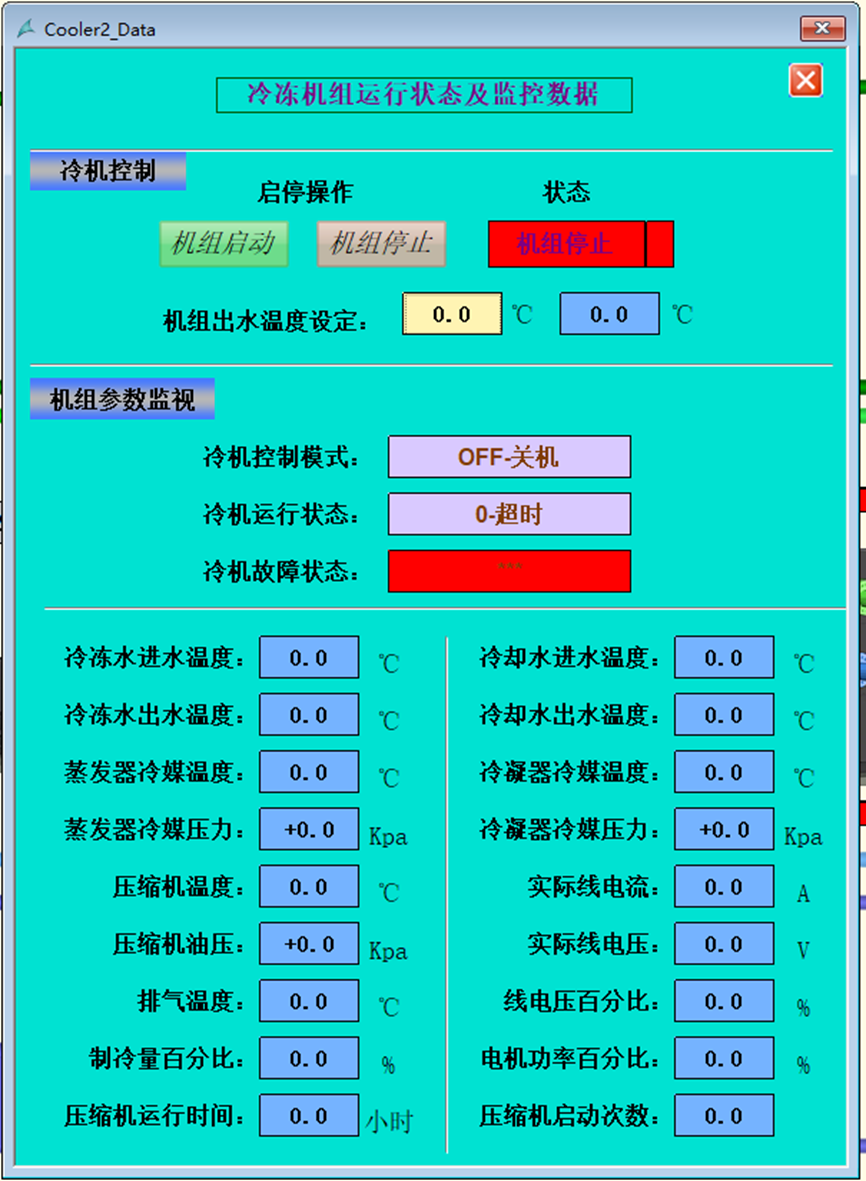

该画面为冷机的监控数据，
上图为机组的监视状态，及运行参数
版本：2023-06 V1.2版
时间：2023年6月19日
